1.1釬焊
釬焊與熔化焊不同，它是采用液相線溫度比母材固相線溫度低的金屬材料作釬料，將母材和釬料加熱到釬料熔化，利用液態(tài)釬料潤(rùn)濕母材，填充接頭間隙并與母材溶解和擴(kuò)散而實(shí)現(xiàn)連接母材的方法。
釬焊是一種用于材料連接或材料涂層的熱連接方法，在連接處是通過(guò)釬料的熔化或接觸而的擴(kuò)散作用實(shí)現(xiàn)焊接，母材沒(méi)有達(dá)到熔化溫度。
每種釬料應(yīng)具有與母材相關(guān)的兩個(gè)特性：
1)釬料的熔點(diǎn)應(yīng)低于母材的熔點(diǎn)，
2)釬料在母材上必須浸潤(rùn)，也就是說(shuō)，釬料和母材之問(wèn)的分界面間隙通過(guò)擴(kuò)散實(shí)現(xiàn)合金化。
工作溫度是指在釬焊位置釬料浸潤(rùn)時(shí)的條件下最低的表面溫度。
<450℃>450℃>900℃
軟釬焊硬釬焊高溫釬焊

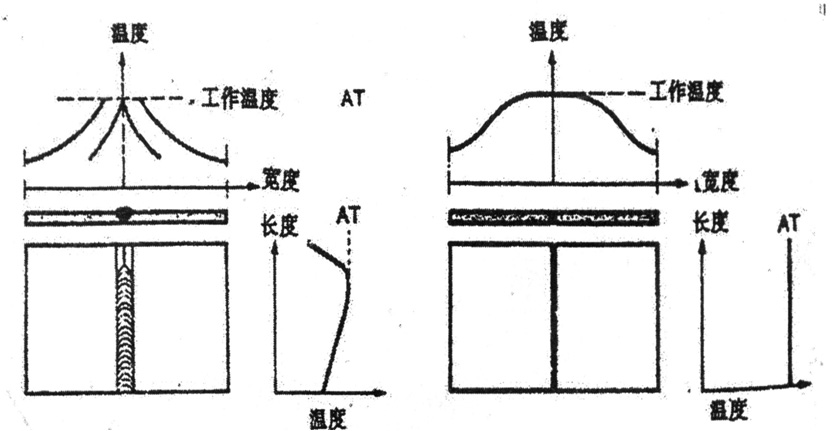

焊接與硬釬焊溫度分布的比較：
1.2釬焊基本原理

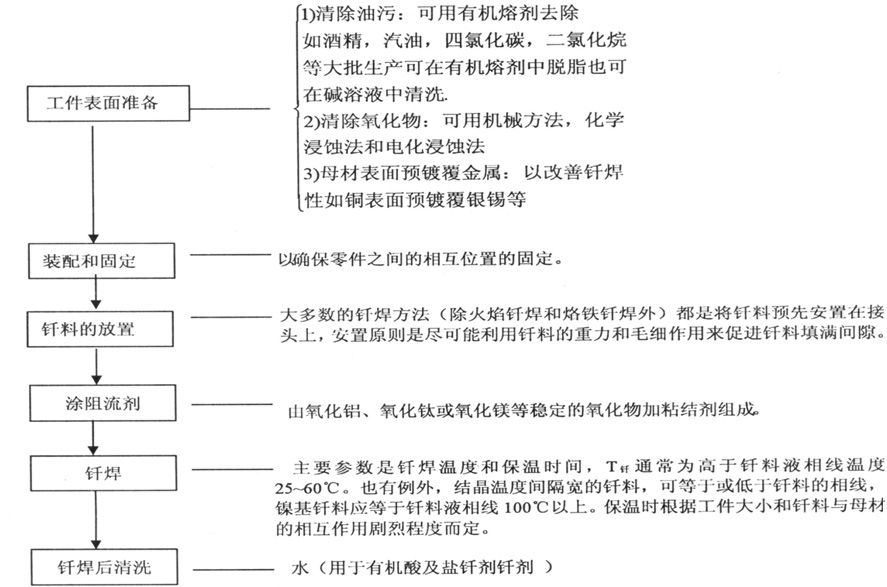

釬焊的生產(chǎn)過(guò)程:如釬焊前準(zhǔn)備、零件裝配和固定、釬焊、釬焊后清理及質(zhì)量檢驗(yàn)等。
其中釬焊過(guò)程應(yīng)包括熔態(tài)釬料的填充過(guò)程及釬料與母材的相互作用。
(1)熔態(tài)釬料的填充過(guò)程：
能實(shí)現(xiàn)這一過(guò)程的必要條件：
釬料的潤(rùn)濕和毛細(xì)作用。
影響釬料潤(rùn)濕作用的主要因素：
釬料和母材組成；釬焊濕度：
母材表面氧化物；母材表面粗糙度；釬劑。
(2)釬料與母材的相互作用。
這種作用可歸為兩種：
一種是固態(tài)母材向液態(tài)釬料的溶解；
另一種是液態(tài)釬料向母材的擴(kuò)散。
這些相互作用對(duì)釬焊接頭性能影響很大。
1.3釬焊方法分類(lèi)
根據(jù)所使用的熱源來(lái)命名及分類(lèi)，

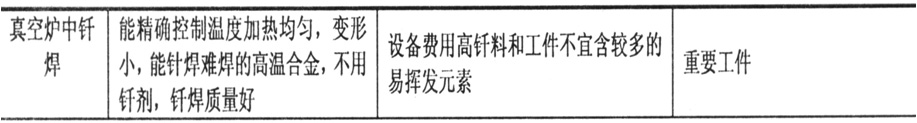

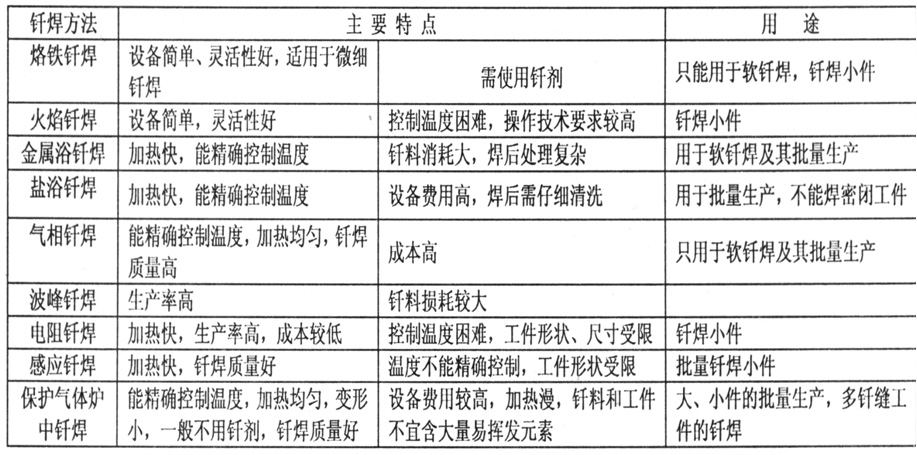

見(jiàn)表1。
1.4典型釬焊方法介紹
圖2常用釬焊方法
1.6釬焊接頭設(shè)計(jì)
(1)設(shè)計(jì)原則：
①首先考慮接頭強(qiáng)度
?、谄浯芜€要考慮組合件的尺寸精度
零件的裝配定位；
釬料的安置；
接頭問(wèn)隙等。
(2)接頭設(shè)計(jì)時(shí)應(yīng)注意的幾點(diǎn)
?、俅罱娱L(zhǎng)度，它是保證接頭與母材具有相等承載能力的關(guān)鍵。

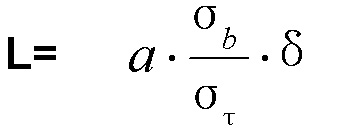

搭接長(zhǎng)度
式中：δb——母材的拉接強(qiáng)度(MPa)
δ——釬焊接頭的拉剪強(qiáng)度(MPa)
δ——母材厚度
a——安全參數(shù)
在生產(chǎn)實(shí)踐中，
銀基、銅基、鎳基等強(qiáng)度較高的釬焊的接頭，搭接長(zhǎng)度通常取為薄件厚度的2~3倍；
錫鉛等軟釬料釬焊的接頭，可取為薄件厚度的4~5倍，但不希望搭接長(zhǎng)度大于是15mm。因?yàn)榇藭r(shí)釬料很難填滿問(wèn)隙，往往形成大量缺陷。
由于工件的形狀不同，搭接接頭的具體形式各不相同。

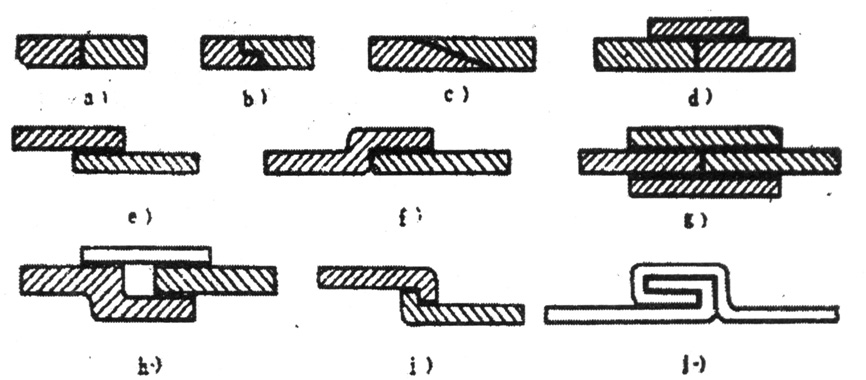

圖3平板釬焊接頭形式

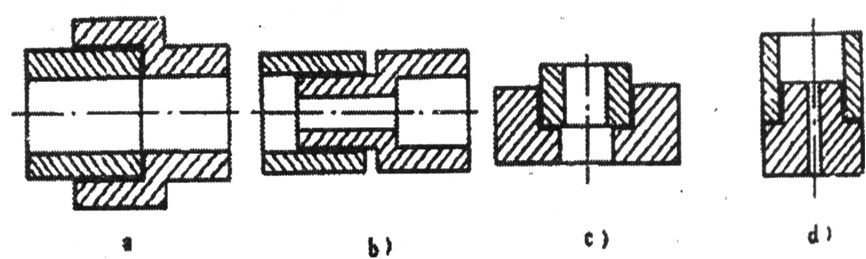

圖4管件釬焊接頭形式

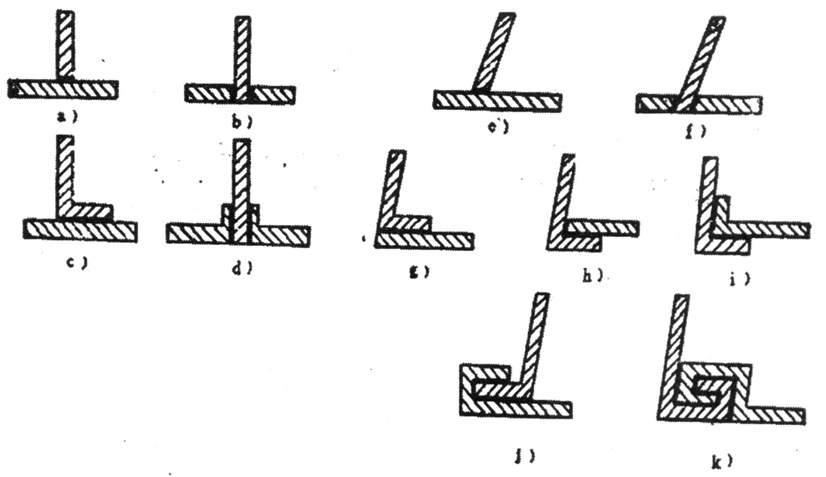

圖5T型和斜角釬焊接頭

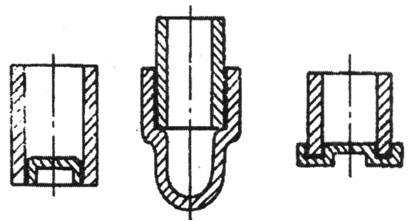

圖6端面密封接頭

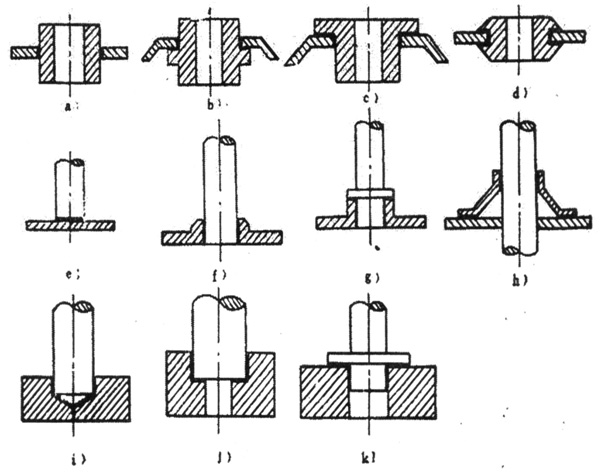

圖7管或棒與板的接頭形式

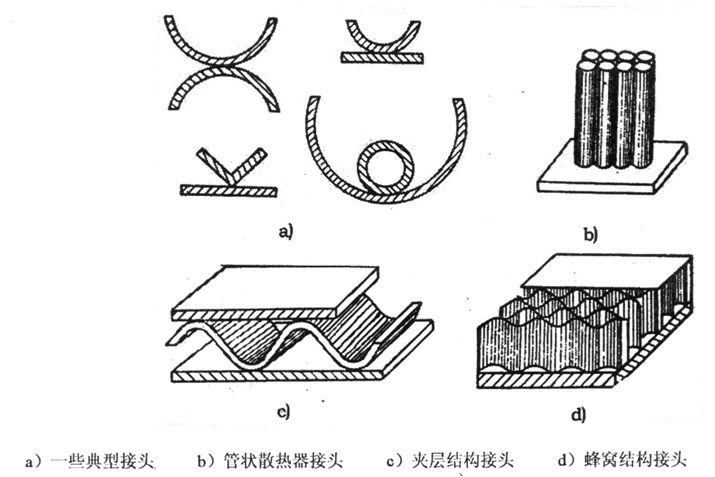

圖8線接觸釬焊接頭
?、诮宇^與載荷關(guān)系問(wèn)題．
接頭設(shè)計(jì)時(shí)應(yīng)避免再載荷作用下接頭處發(fā)生應(yīng)力集中，另外在受撕裂、沖擊、振動(dòng)等載荷作用時(shí)也應(yīng)特別注意接頭設(shè)計(jì)的合理性。
圖9列舉了一些實(shí)例。

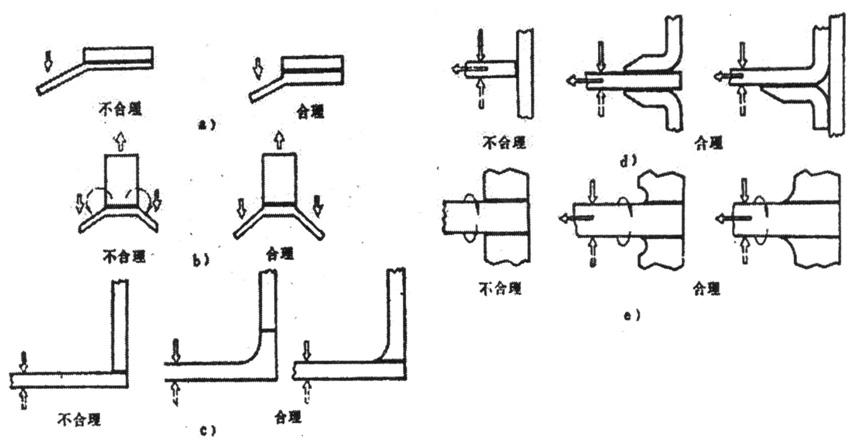

圖9受動(dòng)載或重載荷接頭的合理設(shè)計(jì)或不合理設(shè)計(jì)（15
?、坶_(kāi)設(shè)工藝孔
工藝孔是指為滿足工藝上的要求而在接頭上開(kāi)的孔。釬焊時(shí)空氣受熱膨脹空氣有可能阻礙釬料的填隙，也可能使已填滿問(wèn)隙的釬料重新排列，見(jiàn)圖10。

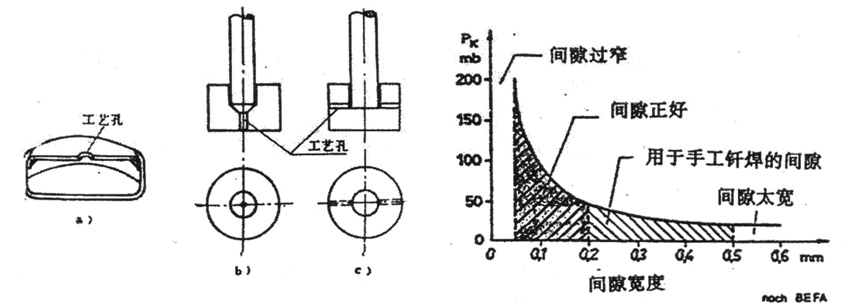

圖l0開(kāi)設(shè)工藝孔示意圖
?、芙宇^間隙
間隙的大小在很大程度上影響釬焊接頭強(qiáng)度和釬縫的致密性。
由于釬焊是靠毛細(xì)力作用使釬料填滿間隙的。
間隙過(guò)小，釬料流入困難，在釬縫內(nèi)形成夾渣或未釬透，導(dǎo)致接頭強(qiáng)度下降：
間隙過(guò)大，毛細(xì)作用減弱，釬料能填滿間隙，也會(huì)使接頭的致密性變壞，強(qiáng)度下降。
(3)釬焊接頭質(zhì)量檢驗(yàn)
?、兮F焊接頭缺陷
a、填隙不良、部分間隙未被填滿；
b、釬縫氣孔；c、釬縫夾渣；
d、釬縫開(kāi)裂；e、母材開(kāi)裂；
f、釬料流失；g、母材被溶蝕。
②接頭檢驗(yàn)方法
a、外觀檢查；
b、表面缺陷檢查；
c、內(nèi)部缺陷檢查：包括X射線和，γ射線、超聲波和致密性檢驗(yàn)。
?、芙宇^間隙
間隙的大小在很大程度上影響釬焊接頭強(qiáng)度和釬縫的致密性。
由于釬焊是靠毛細(xì)力作用使釬料填滿間隙的。
間隙過(guò)小，釬料流入困難，在釬縫內(nèi)形成夾渣或未釬透，導(dǎo)致接頭強(qiáng)度下降：
間隙過(guò)大，毛細(xì)作用減弱，釬料能填滿間隙，也會(huì)使接頭的致密性變壞，強(qiáng)度下降。
(3)釬焊接頭質(zhì)量檢驗(yàn)
?、兮F焊接頭缺陷
a、填隙不良、部分間隙未被填滿；
b、釬縫氣孔；c、釬縫夾渣；
d、釬縫開(kāi)裂；e、母材開(kāi)裂；
f、釬料流失；g、母材被溶蝕。
?、诮宇^檢驗(yàn)方法
a、外觀檢查；
b、表面缺陷檢查；
c、內(nèi)部缺陷檢查：包括X射線和，γ射線、超聲波和致密性檢驗(yàn)。
2、釬焊材料
2.1對(duì)釬焊材料的基本要求
a)合適的熔化溫度范圍，一般比母材的熔化溫度低；
b)在釬焊溫度下具有良好的潤(rùn)濕作用，能充填充接頭間隙；
c)與母材的物理、化學(xué)作用應(yīng)保證它們之問(wèn)形成牢固的結(jié)合；
d)成份穩(wěn)定盡可能減少釬焊溫度下元素的損耗：少含或不含稀有金屬和貴重金屬；
e)能滿足釬焊接頭物理、化學(xué)及力學(xué)性能等要求。
2.2釬料的分類(lèi)（重點(diǎn)）
兩大類(lèi)：
軟釬料(易熔釬料，熔點(diǎn)低于450℃)；
硬釬料(難熔釬料，熔點(diǎn)高于450℃)。
軟釬料主要包括：
鉍基、銦基、．錫基、鎘基、鋅基和鉛基等釬料。
硬釬料主要包括：
鋁基、銀基、銅基、錳基、鎳基、金基、鈀基、鎂基、鉬基和鈦基等釬料。
2.3釬料型號(hào)(牌號(hào))表示方法

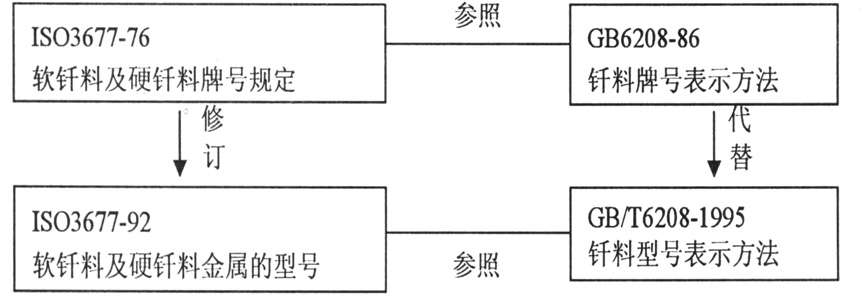

(1)相關(guān)標(biāo)準(zhǔn)及規(guī)定
?。≒8/12）
2.4典型釬料簡(jiǎn)介
(1)軟釬料(熔點(diǎn)低于450*(2的釬料)
?、馘a鉛釬料
軟釬料中應(yīng)用最廣的一種。
高錫鉛合金含Sn61.9％時(shí)，即形成熔點(diǎn)為183℃的共晶。
純錫加入鉛后強(qiáng)度提高，在共品成份附近時(shí)強(qiáng)度和硬度最高，但導(dǎo)電率則隨鉛量增大而降低。
錫鉛合金中有時(shí)加入銻，用以減輕釬料在液態(tài)時(shí)的氧化程度，并提高接頭的熱穩(wěn)定性。含銻一般控制在3％以下，以免釬料發(fā)脆。若加入銀可使晶粒細(xì)化并提高耐腐蝕性。
錫鉛釬料工作溫度不能太高，當(dāng)溫度高于100％時(shí)；強(qiáng)度急劇下降，含錫高的錫鉛料在低溫下有冷脆性。錫鉛焊料已納入國(guó)家(GB3131-88)。
?、巽~基釬料
銅基釬料由于其經(jīng)濟(jì)性好，在鋼、合金鋼、銅和銅合金的釬焊方面獲得了廣泛的應(yīng)用。標(biāo)準(zhǔn)GB64l8-93中將銅基釬粉分為銅，銅鋅和銅磷釬料。
②銀基釬料
銀基釬料是應(yīng)用最廣泛的一類(lèi)硬釬料，由于熔化溫度不很高，能潤(rùn)濕很多金屬，并且有良好的強(qiáng)度、延性、導(dǎo)熱性、導(dǎo)電性和抗腐蝕性。廣泛應(yīng)用于釬焊低碳鋼、結(jié)構(gòu)鋼、不銹鋼、銅及銅合金、可伐合金、難熔金屬等。
(3)釬劑
釬劑的主要用途：去除母材和液態(tài)釬料表而上的氧化物，保護(hù)母材和釬料在加熱過(guò)程中不致進(jìn)一步氧化以及改善釬料對(duì)母材表面的潤(rùn)濕能力。
釬劑應(yīng)具備以下條件：
?、倬哂凶銐虻娜コ覆募扳F料表面氧化物的能力；
?、谌刍瘻囟燃白畹突钚詼囟嚷缘陀阝F料的熔化溫度；
?、墼阝F焊溫度下具備足夠的潤(rùn)濕能力。
有關(guān)釬劑方面已納入國(guó)家標(biāo)準(zhǔn)的有：
①GB/T15829.1-1995軟釬焊用釬劑分類(lèi)；
標(biāo)記與包裝
?、贕B/T15829.2-1995軟釬焊用釬劑樹(shù)脂類(lèi)釬劑
?、跥B/T15829.3-1995軟釬焊用釬劑有機(jī)物類(lèi)釬劑
?、蹽B/T15829.4-1995軟釬焊川釬劑無(wú)機(jī)物類(lèi)釬劑
?、軯B/T6045-1992硬釬焊用釬劑
3、各種材料的釬焊
(1)材料的釬焊性
是指材料對(duì)釬焊加工的適應(yīng)性，即材料在一定的釬焊條件下獲得優(yōu)質(zhì)接頭的難易程度。
1）釬焊性的好壞首先與材料表面形成的氧化物成分及其去除的難易程度有關(guān)。
例如銅和鐵表面氧化物的穩(wěn)定性低容易去除，故釬焊性好；鉻的氧化物穩(wěn)定性高，不易去除，含鉻的金屬必須采用活性大的釬劑或純度高的還原性氣體才能將其除去。鋁的氧化物更難去除，相對(duì)來(lái)說(shuō)，鋁的釬焊性就差。
2）釬焊性的好壞還表現(xiàn)在釬焊加熱溫度對(duì)工件材料組織及性能的影響上。
例如，硬鋁LYl2的固相線溫度相當(dāng)?shù)?，目前還沒(méi)有合適的釬料使其在硬釬焊時(shí)不發(fā)生過(guò)燒，故釬焊性差。
3）釬焊性的又一重要標(biāo)志是釬料對(duì)它的潤(rùn)濕作用。
多數(shù)釬料對(duì)銅、鋼的潤(rùn)濕作用都比較好，對(duì)鉬、鎢的差。前者釬焊性好，后者釬焊性差。
4）釬焊性好壞又與工件材料同釬料作用后的產(chǎn)物性能有關(guān)。
鈦和鈦合金同大多數(shù)釬料作用會(huì)在界面區(qū)形成脆性化合物相，故鈦的釬焊性差。
又如，低碳鋼在爐中釬焊時(shí)對(duì)保護(hù)氣氛的純度要求較低，而含鋁、鈦等元素的高溫合金只有在真空釬焊時(shí)才能獲得良好的釬焊接頭。
總之，釬焊性不但取決于材料本身，而且與釬料、釬劑和釬焊方法有關(guān)，故必須根據(jù)具體情況進(jìn)行評(píng)定。
(2)釬料的選擇原則
使用要求；
釬料與母材的互匹配；
經(jīng)濟(jì)角度等方面進(jìn)行全面考慮。
表4給出了各種材料組合適用的釬料。
釬料的選擇具體從以下幾個(gè)方面考慮：
?、?gòu)氖褂靡蟪霭l(fā)，對(duì)釬焊接頭強(qiáng)度要求不高和工作溫度不高的可用軟釬焊，
對(duì)要求導(dǎo)電性好的電氣零件，應(yīng)選用含錫量高的錫鉛釬料或含銀量高的銀基釬料：
?、谶x擇釬料時(shí)，應(yīng)考慮釬料與母材的相互作用。
?、圻x擇釬料時(shí)還應(yīng)考慮釬焊加熱溫度的影響。
?、茆F焊加熱方法對(duì)釬料選擇也有一定的影響。
?、輳慕?jīng)濟(jì)觀點(diǎn)出發(fā)，
4、釬焊的質(zhì)量控制
與熔化焊的質(zhì)量控制一樣，釬焊的質(zhì)量控制越來(lái)越被各個(gè)國(guó)家所重視，在歐洲已經(jīng)頒布了許多相關(guān)的標(biāo)準(zhǔn)和規(guī)程，包括釬焊接頭的檢驗(yàn)，釬焊的工藝評(píng)定，釬焊操作人員的培訓(xùn)及考試認(rèn)證等方面，本節(jié)僅將相關(guān)標(biāo)準(zhǔn)及規(guī)程列舉如下。
Enl3133(2000)硬釬焊硬釬焊工的考試
ENl3134(2000)硬釬焊硬釬焊工藝評(píng)定
ENl2797(2000)硬釬焊焊釬焊接頭的破壞性檢驗(yàn)
ENl2799(2000)硬釬焊硬釬焊接頭的非破壞性檢驗(yàn)
prENl8279(2003)硬釬焊接頭中的不規(guī)則性(缺陷)評(píng)定
DVSRichtlinie-1183(2002)金屬材料釬焊培訓(xùn)課程
1、塑料的類(lèi)型
塑料是一種以高分子量合成樹(shù)脂為主要成份的人工合成材料(合成樹(shù)脂是高分子化合物，也稱(chēng)聚合物。)
生產(chǎn)塑料的原料含有碳，如石油、天然氣、木材、煤、乙烷等，則它屬有機(jī)化學(xué)范疇。在這些物質(zhì)中存在不飽合鍵，如單個(gè)分子、單體的乙烯、氯乙烯等。這些單分子、單體的物質(zhì)可以通過(guò)化學(xué)反應(yīng)形成多分子(也稱(chēng)大分子)多體物質(zhì)，如聚乙烯(PE)、聚氯乙烯(PVC)。由單分子結(jié)構(gòu)的物質(zhì)(大多為氣態(tài)或液態(tài))轉(zhuǎn)變成多分子結(jié)構(gòu)的物質(zhì)這一過(guò)程稱(chēng)為聚合作用。

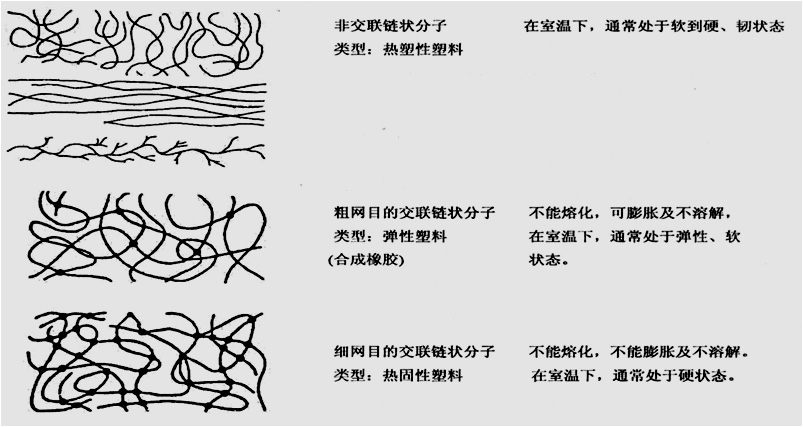

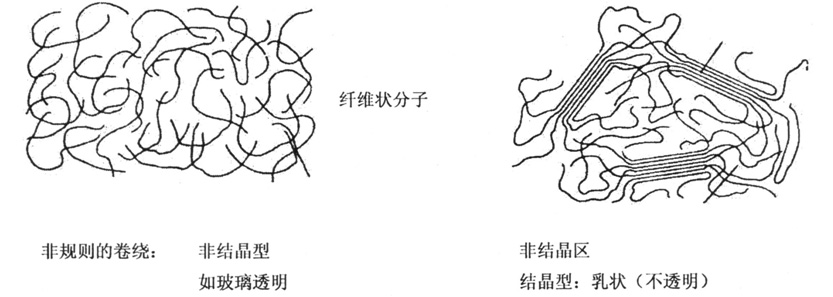

塑料的結(jié)構(gòu)是由鏈狀分子構(gòu)成，或稱(chēng)纖維狀分子。與棉花的網(wǎng)狀纖維相類(lèi)似，是無(wú)序卷繞狀。根據(jù)分子鏈的構(gòu)造，塑料可分熱塑性塑料、彈性塑料(合成橡膠)和熱固性塑料(圖1)。
在實(shí)際中，人們使用的塑料不是純塑料，而是添加了些輔助材料，如穩(wěn)定劑、強(qiáng)化劑和著色劑等。由此獲得特殊性能和降低成本。
(1)熱塑性塑料
通過(guò)鏈分子的“卷繞’’作用，即分子運(yùn)動(dòng)的阻礙作用，塑料在受熱時(shí)，不象水那樣只處于一種固定的液態(tài)形式，而是處于不同狀態(tài)的變化之中，即：硬一彈塑料一熱塑性，達(dá)到熱塑性狀態(tài)，就可焊接。
在一定溫度下，熱塑性塑料可以達(dá)到熱塑性狀態(tài)乃至熔融流動(dòng)，冷卻后，又變成一定的形狀。熱塑性塑料加工成型方便，在固體狀態(tài)也有一定的可塑性，能象金屬一樣進(jìn)行冷加工。由于熱塑性塑料具有這些性能，故適宜于進(jìn)行二次或多次加工，也可以進(jìn)行焊接
由于分子結(jié)構(gòu)不同，其材料的強(qiáng)度性能也不同。
圖2熱塑性塑料的構(gòu)造
熱塑性塑料溫度升高時(shí)開(kāi)始變軟，溫度降低時(shí)恢復(fù)原有狀態(tài)，等溫度達(dá)到熱塑性溫度后，則可以進(jìn)行焊接。這就是說(shuō)，纖維狀分子在力的作用下產(chǎn)生運(yùn)動(dòng)，使材料發(fā)生形變成為可能。冷卻后，熱塑性塑料就凝固成新的形狀。然而，如果對(duì)他重新進(jìn)行加熱，則具有重新恢復(fù)原來(lái)形狀的趨勢(shì)(恢復(fù)能力)。
溶解物質(zhì)的作用也可以使接頭表而達(dá)到熱塑性狀態(tài)，從而使焊接成為可能。
(2)彈性塑料
該類(lèi)塑料由于內(nèi)部結(jié)構(gòu)的原因(粗網(wǎng)目交聯(lián)鏈狀分子結(jié)構(gòu))，而不能熔化，不能達(dá)到熱塑性狀態(tài)，故不具備可焊性。
(3)熱固性塑料
這類(lèi)塑料由于內(nèi)部結(jié)構(gòu)的原因(細(xì)網(wǎng)目交聯(lián)鏈狀分子結(jié)構(gòu))在受熱時(shí)不會(huì)變軟，一直處于硬狀態(tài)，直到破壞，因此不具備可焊性。從另一角度看，能夠進(jìn)行焊接的塑料，其材料熔化指數(shù)MFI應(yīng)在某一范圍。
德國(guó)標(biāo)準(zhǔn)DIN53735對(duì)此做了規(guī)定。在DIN16776中給出了MFI的分類(lèi)組別。德國(guó)焊接學(xué)會(huì)規(guī)程2201TI給出了HDPE熔化指數(shù)在005—010時(shí)可以焊接，每一種塑料都相對(duì)應(yīng)一熔化指數(shù)(表1)。
2、熱塑性塑料的焊接原理
熱塑性塑料在熱塑性狀態(tài)和壓力的作用下就可實(shí)現(xiàn)焊接。
是機(jī)械連接(二個(gè)焊件纖維狀分子互相非規(guī)則的卷繞)。
通常僅相同類(lèi)型的塑料可以焊接。
熱塑性塑料的焊接原理是：
(1)焊接面處于熱塑性狀態(tài)(加熱)；
(2)在一固定外壓力的作用下實(shí)現(xiàn)焊接(焊接壓力)；
(3)保持，冷卻直至接頭凝固結(jié)束焊接(冷卻)。
3、熱塑性塑料焊接方法的分類(lèi)(表2)
3、熱塑性塑料焊接方法的分類(lèi)(表2)
德國(guó)標(biāo)準(zhǔn)DIN191第3部分《塑料焊接方法》

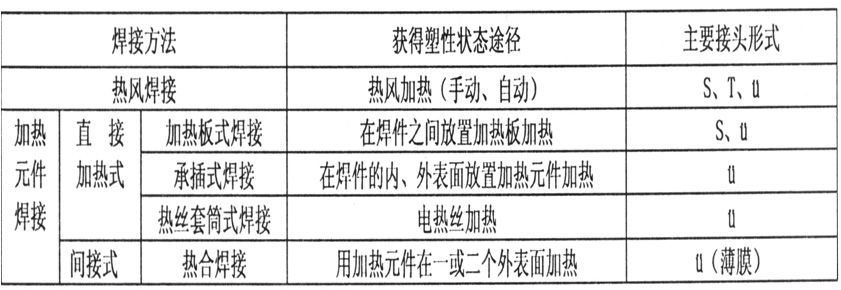

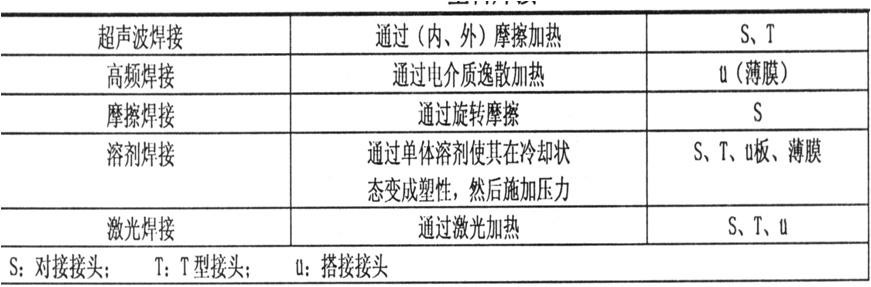

表2塑料焊接方法分類(lèi)
3、熱塑性塑料焊接方法的分類(lèi)(表2)
德國(guó)標(biāo)準(zhǔn)DIN191第3部分《塑料焊接方法》
4、塑料焊接設(shè)備
見(jiàn)德國(guó)焊接學(xué)會(huì)規(guī)程DVS2207T3<熱塑性塑料板、管的熱風(fēng)焊>。
4.1熱風(fēng)焊設(shè)備
1)手工熱風(fēng)焊接設(shè)備
所謂熱風(fēng)焊就是將熱風(fēng)作為熱源(見(jiàn)圖3)。
2)機(jī)械熱風(fēng)焊接設(shè)備
機(jī)械熱風(fēng)焊接設(shè)備用熱風(fēng)作為熱源，也稱(chēng)擠壓式焊接設(shè)備。(圖4)
4.2加熱元件焊接設(shè)備
1)加熱板式焊接設(shè)備
德國(guó)焊接學(xué)會(huì)規(guī)程DVS2207T1《m管、板加熱元件焊接》規(guī)定了加熱板式焊接方法。
加熱板為焊接熱源。加熱板焊機(jī)主要由恒溫電加熱板(溫度最高可達(dá)270℃)、雙面電動(dòng)平整切削刀、對(duì)中固定支架、壓力裝置等部分組成。、
2)承插式焊接設(shè)備
承插式焊接設(shè)備以加熱凸凹套模為加熱元件提供焊接熱源用于管道焊接(圖5)。
3)熱絲套筒式焊接設(shè)備
熱絲套筒式焊接設(shè)備的銅線圈通電后產(chǎn)生焦耳效應(yīng)，使電熱絲發(fā)熱為熱源。該設(shè)備主要由電源控制箱、熱絲套筒和固定支架等組成，用于管道焊接(圖6)。
4.3超聲波焊接設(shè)備
超聲波焊接設(shè)備的主要組成部分：
?、俪暡òl(fā)生器；
②聲波傳遞壓頭；
?、壅駝?dòng)聲波極和轉(zhuǎn)換器
?、艿鬃?/p>
?、輭毫C(jī)；
?、蘅刂蒲b置
德國(guó)標(biāo)準(zhǔn)DINl320/4規(guī)定了聽(tīng)覺(jué)可辨認(rèn)的噪音為16HZ～16KHZ。工業(yè)中應(yīng)用的超聲波焊接設(shè)備的頻率通常是在20～40KHZ之間，超出聽(tīng)覺(jué)范圍，可以不采取防護(hù)措施。
4.4高頻焊接設(shè)備
高頻塑料焊機(jī)由高頻發(fā)生器，帶有濾波器的高頻電路、匹配器、工作裝置、控制裝置和電極組成(圖8)。
作用:將網(wǎng)路低頻電能轉(zhuǎn)變成高頻電能，塑料焊接經(jīng)常采用的工作頻率為27.12MHZ，并且其偏差為土0.6％，這是國(guó)際上認(rèn)可的工業(yè)頻率，其功率一般為0.6～150kW。
PS，PP，PE不適用高頻焊接；硬PVC，軟PVC，ABS，PA適用高頻焊接。
6、焊接工藝
6.1熱風(fēng)焊
6.1.1手工熱風(fēng)擺動(dòng)焊(WF)德國(guó)焊接學(xué)會(huì)規(guī)程DVS2207T3對(duì)此做了規(guī)定
所謂熱風(fēng)焊就是將熱風(fēng)作為熱源。焊接材料根據(jù)需要可以是焊條(硬)，也可以是帶狀的(軟)。焊接時(shí)將焊條往坡口里壓，隨著熱風(fēng)的加熱使焊件坡口側(cè)和焊條都處于熱塑性狀態(tài)，在外加壓力的作用下實(shí)現(xiàn)焊接。通常軟、硬PVC，PE均采用此法焊接，焊接速度在250mm／min左右。

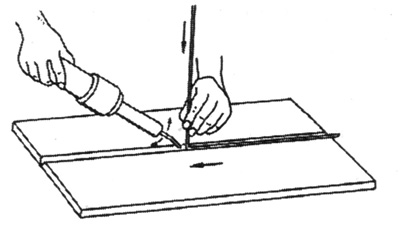

1)手工熱風(fēng)擺動(dòng)焊(圖9)

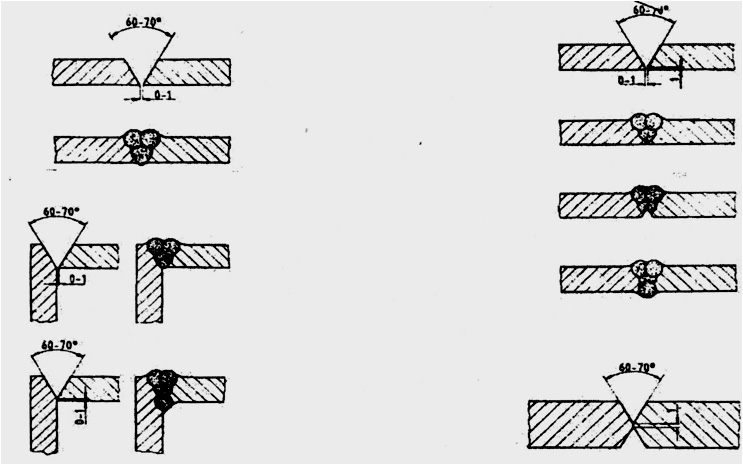

2)坡口形式(圖10)
熱風(fēng)焊主要用來(lái)焊接板材。

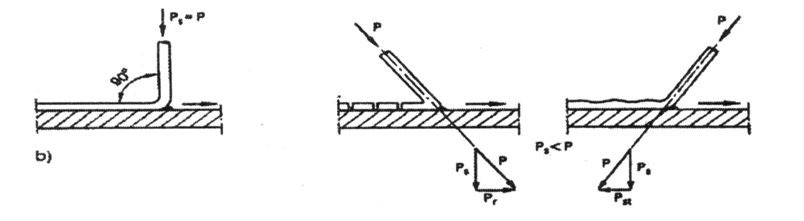

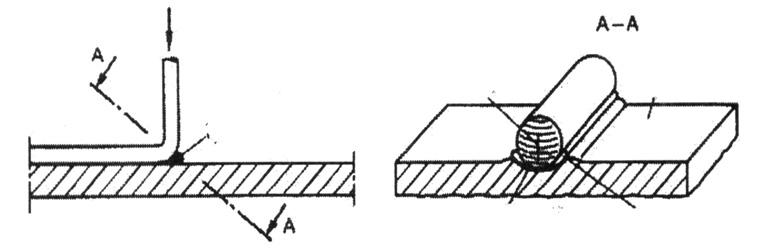

3)操作要領(lǐng)(圖11)
6.2加熱元件焊
德國(guó)焊接學(xué)會(huì)規(guī)程DV$2207T1對(duì)此做了規(guī)定
6.2.1加熱板式焊接(HS)(圖16)
6.2.2承插式焊接(圖l7)
6.2.3熱絲套筒式焊接(圖18)
6.3塑料超聲波焊
6.4高頻焊（HF）
（見(jiàn)德國(guó)焊接學(xué)會(huì)規(guī)程DVS2219）
7、塑料焊工的培訓(xùn)與考試
為什么要進(jìn)行焊工培訓(xùn)與考試
這了保證焊接質(zhì)量，受壓塑料管(如氣、水管)的焊接和敷設(shè)僅允許按德國(guó)氣、水協(xié)會(huì)(DVGW)的規(guī)程GW330來(lái)施工，而且只允許通過(guò)了考試的焊工上崗，另外還必須有工程監(jiān)理。
焊接還必須按德國(guó)焊接學(xué)會(huì)注意事項(xiàng)DVS220第一部分實(shí)施并制定出合適的焊接工藝要點(diǎn)。
前所述，用于氣和水的塑料壓力管的焊接，只允許使用為其專(zhuān)門(mén)設(shè)計(jì)的焊接設(shè)備，即手動(dòng)加熱元件對(duì)焊機(jī)，而熱風(fēng)焊是不允許的。
塑料焊工的培訓(xùn)和考試要按照DVS2212第一部分進(jìn)行，在德國(guó)可在Aachen或Dortmund兩城市進(jìn)行。
- 上一篇：釬焊方法 2017-05-26
- 下一篇：銅合金產(chǎn)品退火工藝參數(shù) 2017-05-26
